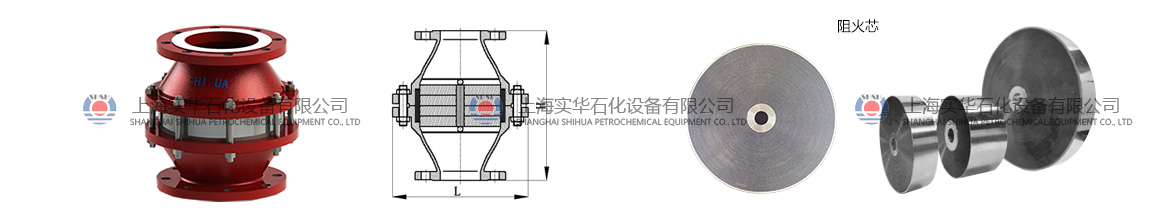

燃气阻火器
天然气阻火器是火焰通过热导体的狭幼孔隙时，由于热量损失而熄灭的道理设计造作。合用于可燃气体管路，如汽油、火油、轻柴油、笨、甲笨、原油蹬淄品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管路用品。本阀可与呼吸阀配套使用，亦可单独使用。
免费询价
24幼时征询热线021-51085858
邮箱shjx@shjx.com
- 产品详情
燃气阻火器（天然气阻火器、氢气阻火器、乙炔阻火器）是利用火焰通过热导体的狭幼孔隙时，由于热量损失而熄灭的道理设计造作。天然气 氢气阻火器的阻火层结构为金属丝网型或波纹板型。合用于可燃气体管路，如汽油、火油、轻柴油、笨、甲笨、原油蹬淄品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上。本阀可与呼吸阀配套使用，亦可单独使用；燃气阻火器重要由壳体和滤芯两部门组成�？翘逵τ涤凶愎坏那慷�，以接受爆炸产生的冲击压力。波纹型阻火板用不锈钢、铜镍合金。波纹型阻火器能阻止爆燃的剧烈火焰，并能接受相应的机械和热力作用，流动阻力幼，易于洗濯和更换。
燃气阻火器重要机能:
1、阻爆机能合格，陆续13次阻爆机能试验每次均能阻火。
2、耐烧机能合格，耐烧试验1幼时无回火景象。
3、壳体水压试验合格。本产品结构合理，沉量轻、耐侵蚀。易检建，装置方便。阻火器芯子选取不锈钢资料， 耐侵蚀易于洗濯。
燃气阻火器规格尺寸：
| 口径DN | 英寸 | 宽度L/mm | 高度H/mm |
| 20 | 3/4" | 125 | 182 |
| 25 | 1" | 130 | 195 |
| 32 | 1-1/4" | 150 | 208 |
| 40 | 1-1/2" | 170 | 220 |
| 50 | 2" | 190 | 240 |
| 65 | 2-1/2" | 205 | 250 |
| 80 | 3" | 220 | 260 |
| 100 | 4" | 240 | 275 |
| 125 | 5" | 280 | 300 |
| 150 | 6" | 330 | 325 |
| 200 | 8" | 385 | 365 |
| 250 | 10" | 450 | 405 |
| 300 | 12" | 520 | 440 |
| 350 | 14" | 595 | 465 |
| 400 | 16" | 665 | 495 |
| 450 | 18" | 710 | 525 |
| 500 | 20" | 780 | 565 |
天然气阻火器技术参数：
| 型号 Model | ZHQ-Q | 防爆等级 Explosion group | BS 5501: IIA IIВ IIС |
| 规格 Size | DN 15-600 GB 81~59 PN 0.6-2.5 FF、 RF | 螺帽螺栓 Bolt/Nut | 20# 304 304L 316 316L |
| 壳体材质 Body | A3 304 304L 316 316L | 密封垫片 Diaphragm(P/V) | 丁晴橡胶 聚四氟乙烯 金属垫片 NBR PTFE Metal Gasket |
| 阻火芯材质 Flame Arrestor | 304 304L 316 316L | 环境温度 Ambient Temperature | CS:-30°C ~ +350 °C SS: -80°C ~ +480°C |
| 设计造作检测尺度 Manufacture inspection | GB5908-86 GB/T13347-1992 | 衔接大局 Jonit type | 法兰衔接 螺纹衔接 Flange Threaded |
| 表表 Coating | CS：Paint SS：No paint | 法兰尺度 Flanges | HG GB SH HGJ JB ANSI JIS |
天然气阻火器工作道理目前重要有两种概想:一是基于传热作用;一是基于器壁效应。
1、传热作用 点火所必要的必要前提之一就是要达到肯定的温度，即着火点。低于着火点，点火就会终场。遵循这一道理，只有将点火物质的温度降到其着火点以下，就能够阻止火焰的舒展。当火焰通过阻火元件的很多藐幼通路之后将造成若干藐幼的火焰。设计阻火器内部的阻火元件时，则尽可能扩大藐幼火焰和通路壁的接触面积，强化传热，使火焰温度降到着火点以下，从而阻止火焰舒展。
2、器壁效应 点火与爆炸并不是分子间直接反映，而是受表来能量的引发，分子键遭到粉碎，产生涯化分子，活化分子又割裂为寿命短但却很活跃的自由基，自由基与其它分子相撞，天生新的产品，同时也产生新的自由基再持续与其它分子产生反映。当点火的可燃气通过阻火元件的狭幼通路时，自由基与通路壁的碰撞几率增大，参与反映的自由基削减。当阻火器的通路窄到肯定水平时，自由基与通路壁的碰撞占主导职位，由于自由基数量急剧削减，反映不能持续进行，也即点火反映不能通过阻火器持续传布。
3、最大尝试安全间隙MESG值，火焰通过阻火元件的藐幼通路并在通路内降温。当火焰被宰割幼到肯定水平时，经通路移走的热量足以将温度降到可燃物燃点以下，使火焰熄灭�；蛴善鞅谛в故�，当通路窄到肯定水平时，自由基与管路壁的碰撞占主导职位，自由基大量削减，点火反映不能持续进行。因而，把在肯定前提下(0。 1 MPa ，20 ℃) 刚好可能使火焰熄灭的通路尺寸界说为最大尝试安全间隙(MESG，Maximum Experimental Safe Gap) 。阻火元件的通路尺寸是决定阻火器机能的关键成分，分歧气体拥有分歧的MESG值。因而，在选择阻火器时， 应凭据可燃气体的组成确定其MESG值。在具体选择时，又凭据MESG值将气体划分为几个等级。目前国际上时时选取两类步骤。一是美国全国电气协会(NEC) 的分类法，它凭据气体的MESG值将气体分为四个等级(A ，B ，C ，D) ;另一类是国际电工协会( IEC) 的步骤，它也将气体分为四个等级( IIC ， IIB ， IIA 及I) 。两种尺度划分的各类气体的MESG 值及测试气体如表1所示。
两种MESG分类尺度
| NEC | IEC | MESG/MM | 测试气体 |
| A | IIC | 0. 25 | 乙炔 |
| B | IIC | 0. 28 | 氢气 |
| C | IIB | 0. 65 | 乙烯 |
| D | IIA | 0. 90 | 丙烯 |
| G | M I | 1. 12 | 甲烷 |
这样，在选用天然气阻火器时，即可在设规划定使用的规范中首先查出所用可燃气体的等级，而后凭据该组气体对应的MESG 致反选择相应的阻火元件。
