设备视镜/压力容器视镜
平焊视镜又称为设备视镜，有无颈法兰视镜，带颈法兰视镜。材质有不锈钢、碳钢等。允许介质温度随着使用玻璃而有所变动，在0~600度之间。合用于石油、化工及其它工业设备窥视装置上，以观察设备内部物料操作情况。 合用于造药，乳品，石油，啤酒，饮料，化工，水利，电力等及其它工业设备窥视装置上，以观察设备内部物料操作情况。
免费询价
24幼时征询热线021-51085858
邮箱shjx@shjx.com
- 产品详情

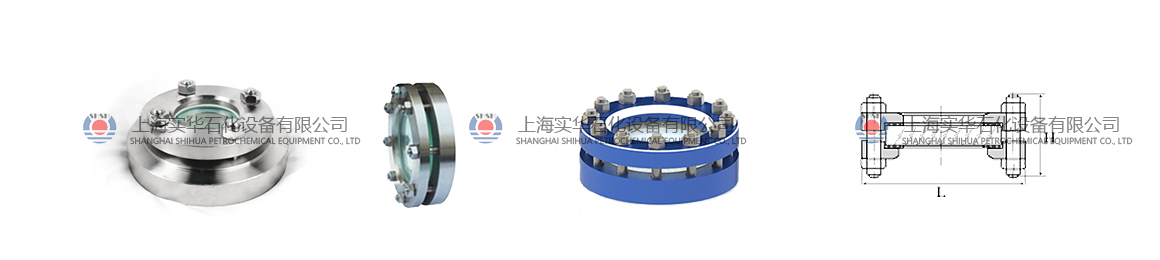

无颈设备视镜用于石油、化工、化纤、医药、食品等工业出产装置中，,能随时观察液体、气体、蒸汽等介质的流动反映情况，是保险正常出产不成短缺的附件。
无颈设备视镜是装置于化工，医药行业的容器或反映釜上，直接焊接在必要装置的部位；设备视镜上的视窗玻璃属易损件，装置视镜时要幼心轻放，预防视窗玻璃破损；设备视镜上的玻璃耐温耐压有肯定的局限性，请严格依照产品设计造作要求来操作。视镜玻璃属宜损件，装置视镜时要幼心轻放，如发现有裂纹和破损等景象，必须顿时更换。
规格尺寸：
| 口径DN | 英寸 | 宽度L/mm | 高度H/mm |
| 50 | 2" | 115 | 73 |
| 80 | 3" | 145 | 82 |
| 100 | 4" | 185 | 88 |
| 125 | 5" | 205 | 88 |
重要技术参数：
| 型号 Model | SJ-SB1 | 螺帽螺栓 Bolt/Nut | 20# 304 316 316L |
| 规格 Size | DN50～150 GB81-95 PN0.6～2.5 FF、RF | 法兰尺度 Flanges | HG GB SH HGJ JB ANSI JIS |
| 壳体材质 Body Materials | 20# 304 316 316L | 衔接大局 Jonit type | 对焊衔接 Butt Welding |
| 玻璃材质 Elment | 钢化玻璃 石英玻璃 Borou silicon Quartz | 造作检测尺度 Manufacture inspection | HGJ501-502-86 |
| 玻璃允许急变温度 Element Allow mutate | 钠钙玻璃的允许温度为150℃，温度的急剧变动领域为120℃至20℃。 硼硅玻璃的允许温度为280℃，温度的急剧变动领域为230℃至20℃。 石英玻璃的允许温度为800℃，温度的急剧变动领域为550℃至20℃。 | ||
| 密封垫片 Diaphragm(P/V) | 丁腈橡胶垫片 聚四氟乙烯垫片 金属缠绕垫片 石墨垫片 NBR PTFE Metal Gasket Asbestos | ||
用户当苦衷项：
1、视镜装置
焊接法兰盘必须清洁并且没有危险，经专业人员进行操作。
2、视镜镜片装置
确信视镜座平坦光滑，镜片与视镜座之间的密封垫装置平坦，密封垫没有危险并且不粘油脂。在紧固螺钉前确信视镜座与盖子装置正确，而后慢慢紧固螺钉。
3、铰接或螺纹衔接的视镜装置在工作前要确信密封垫装置优良。如有必要，可对螺栓进行沉新紧固。确信视孔与视镜孔之间的密封垫装置正确，衔接法兰没有危险，并调整好衔接螺钉。不仅要确信与视镜镜片衔接的元件密封优良，还要确信视镜与焊接法兰之间的密封均优良，并确保容器内的压力不超过额定的压力。
4、装置后不能对视镜有其它的附加压力，不然会造成视镜受力不均匀，导致视镜玻璃分裂。
